－适用于工作温度高达125°C的工业应用－

东芝宣布，推出“TDS5C212MX”和“TDS5B212MX”两款2:1多路复用（Mux）/1:2解复用（De Mux）开关，支持PCIe®6.0[1]、USB4®2.0版[2]等新一代高速接口。新产品即日起开始批量出货。

文章配图-1

随着服务器、工业测试设备、机器人及个人电脑不断发展，在日益受限的板载空间内，对PCIe® 6.0与USB4®2.0等超高速、宽带宽差分信号进行可靠切换的需求不断增长。东芝新产品采用自主的SOI工艺（TarfSOI™）[3]，实现业界领先[4]的–3dB带宽（差分）：TDS5C212MX为34GHz（典型值）、TDS5B212MX为29GHz（典型值）。宽带特性可显著抑制信号波形失真，提升高速数据传输的可靠性。

文章配图-2

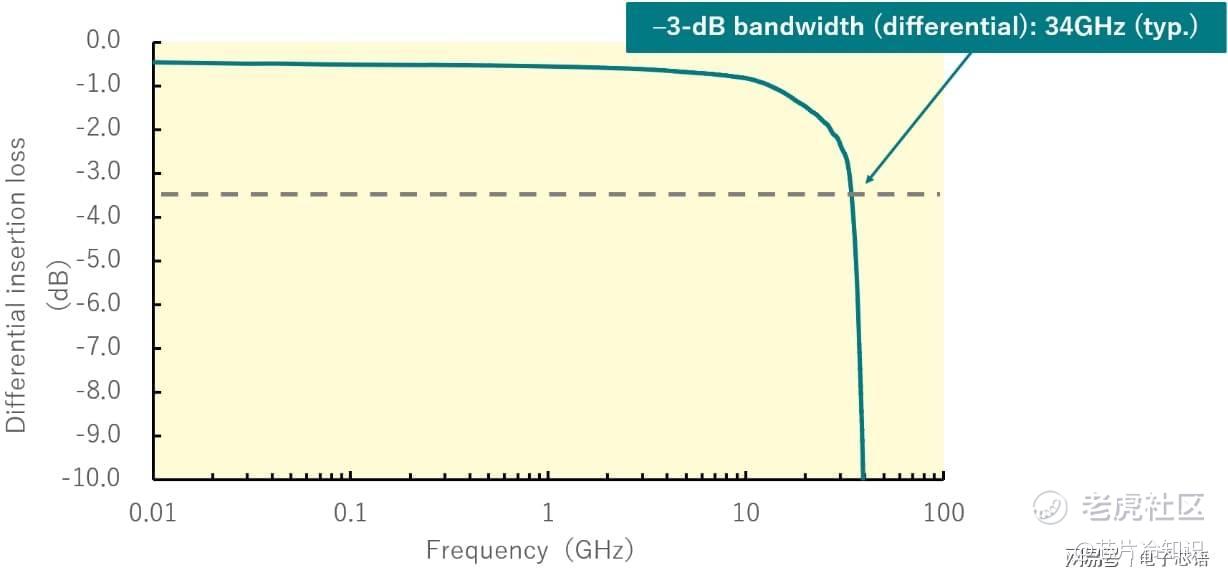

TDS5C212MX的差分插入损耗与–3dB带宽（差分）

该系列器件可在高速差分信号应用（如PCIe®6.0、USB4®2.0）中用作2输入／1输出的复用开关，或1输入／2输出的解复用开关。它们支持在多设备共享单个高速接口，并可根据系统需求切换信号路径。

两款产品均采用针对高频特性优化的引脚布局。尤其是TDS5C212MX通过缩短信号路径长度来降低反射与损耗，从而提升高速信号完整性。两者均支持–40°C至125°C的工作温度范围，适用于工业应用。

东芝将持续开发支持高速接口演进的高性能、高可靠性模拟开关，为下一代系统的发展作出贡献。

应用：

· 工业测试设备、机器人

· 个人电脑、服务器、移动设备、可穿戴设备等

支持的接口

· PCIe®系列：PCIe6.0／5.0／4.0／3.0

· CXL™系列：CXL3.0／2.0／1.0

· USB系列：USB4®2.0版／USB4®／USB3.2 Gen2×1／Gen1×1

· Thunderbolt™系列：Thunderbolt5／4／3／2

· DisplayPort™系列：DisplayPort 2.0／1.4／1.3／1.2

特性：

· 高–3dB带宽（差分），支持PCIe®6.0、USB4®2.0等高速差分信号

· TDS5C212MX：34GHz（典型值）

· TDS5B212MX：29GHz（典型值）

· 宽工作温度范围：–40°C至125°C

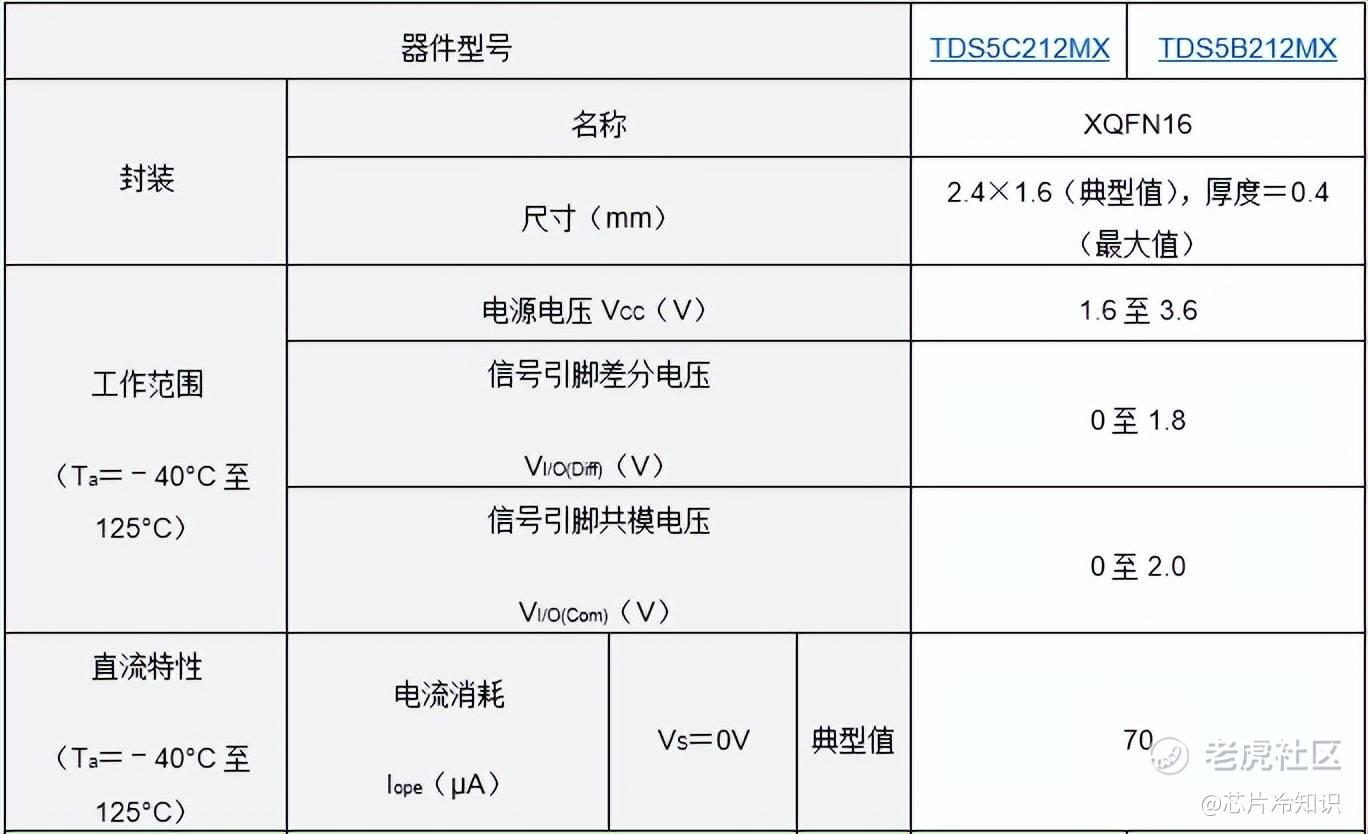

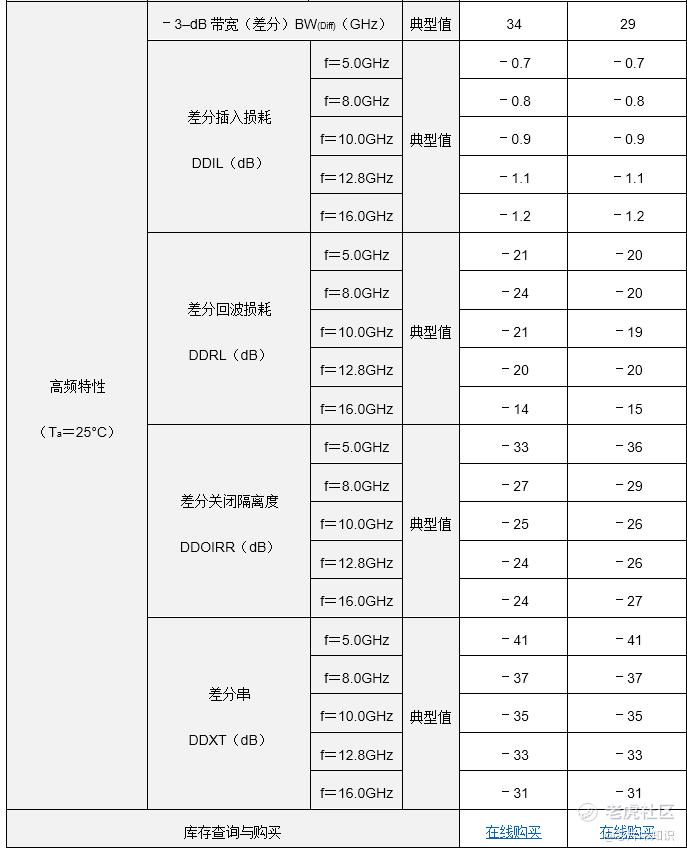

主要规格：

文章配图-1

文章配图-1

注：

[1]由PCI-SIG制定的下一代接口标准，相比PCIe®5.0，将数据传输速率提升一倍至64GT/s。

[2]由USB IF制定的接口标准，支持最高达80Gbps的高速数据传输。

[3]TarfSOI™（Toshiba advanced RF SOI）：东芝为高频半导体应用开发的SOI CMOS（绝缘体上硅互补金属氧化物半导体）前端工艺技术。

[4]以2:1复用／1:2解复用开关为对象。基于东芝截至2026年5月的调查结果。
