看懂Coherent PhotonLink：CPO、NPO与400G/lane
Coherent在ECOC 2026把InP、硅光、VCSEL、3.2T可插拔与6.4T NPO收进PhotonLink平台。背后还有NVIDIA多年合作、6英寸InP扩产和数据中心收入快速增长。
9月ECOC前夕，Coherent集中披露了一批下一代AI光通信方案：3.2T可插拔架构、6.4T近封装光学（NPO）光引擎、高密度二维VCSEL阵列，以及面向下一代CPO的448Gb/s每通道InP调制器阵列。
这些技术单独看，各自属于不同产品线；放在PhotonLink下面，逻辑就连起来了。
Coherent对PhotonLink的定位，是覆盖发光、光束整形、传输、探测，再到电信号回到xPU或交换芯片的一整条集成光学链。平台同时面向CPO、NPO以及芯片间光互联，背后叠加的是Coherent原本分散在InP、VCSEL、硅光、光纤耦合、光组件和制造端的能力。
这次发布的核心变化，是Coherent开始用一个统一平台去承接AI光互联越来越复杂的系统需求。

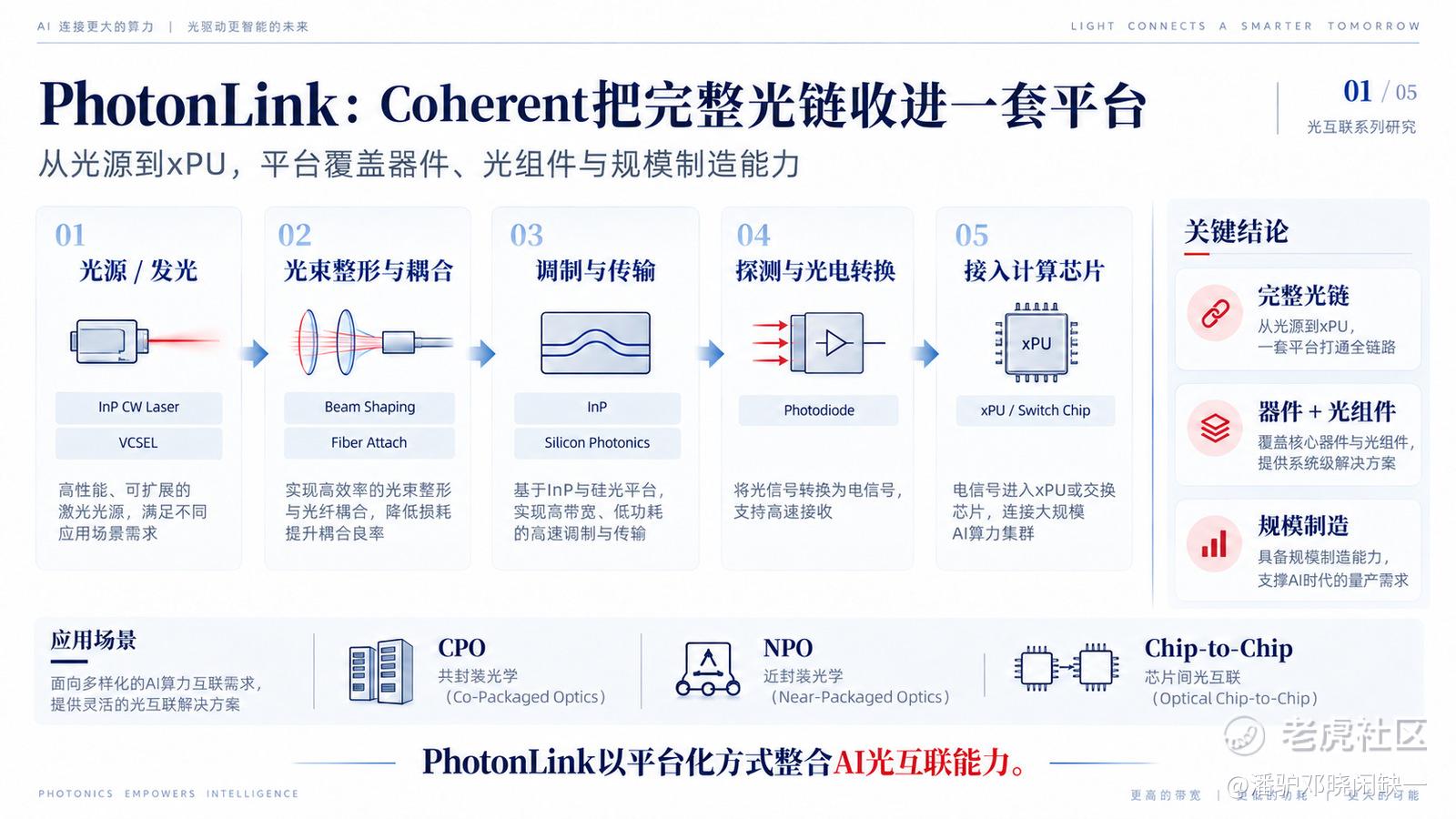

图1｜PhotonLink：Coherent把完整光链收进一套平台
一、光学正在从前面板往芯片附近移动
传统可插拔模块时代，激光器、调制器、探测器、硅光芯片和光纤组件之间的分工相对清楚。交换芯片带宽继续上行后，系统对功耗、走线损耗、封装密度和散热的要求同时提高，光学器件开始往交换ASIC和xPU附近移动。
这也是NPO、CPO近几年持续升温的原因。
对Coherent来说，这种变化有一个直接好处：它并不只卖某一颗光器件。公司同时覆盖激光器、EML、光电探测器、VCSEL、硅光、FAU和光学装配，光学越靠近计算芯片，系统协同要求越高，Coherent能够参与的BOM环节也越多。
PhotonLink对应的，就是把这些过去分开的能力重新串成一条产品链。
这会改变公司在AI光互联中的价值量结构。单独供应激光器时，拿到的是器件价值；进一步做到光引擎、光组件和近封装方案后，单系统对应的收入空间会更大。
二、1.6T之后，模块升级开始碰到封装问题
Coherent这次同时拿出3.2T可插拔方案和6.4T NPO光引擎，基本把1.6T之后的两条路径摆在了同一个展台上。
前者继续沿用前面板模块思路，通过400G/lane级别的单通道速率提升，把模块带宽继续往上推；后者则把光引擎搬到交换芯片附近，通过缩短电连接距离来处理更高带宽下的功耗和信号完整性问题。

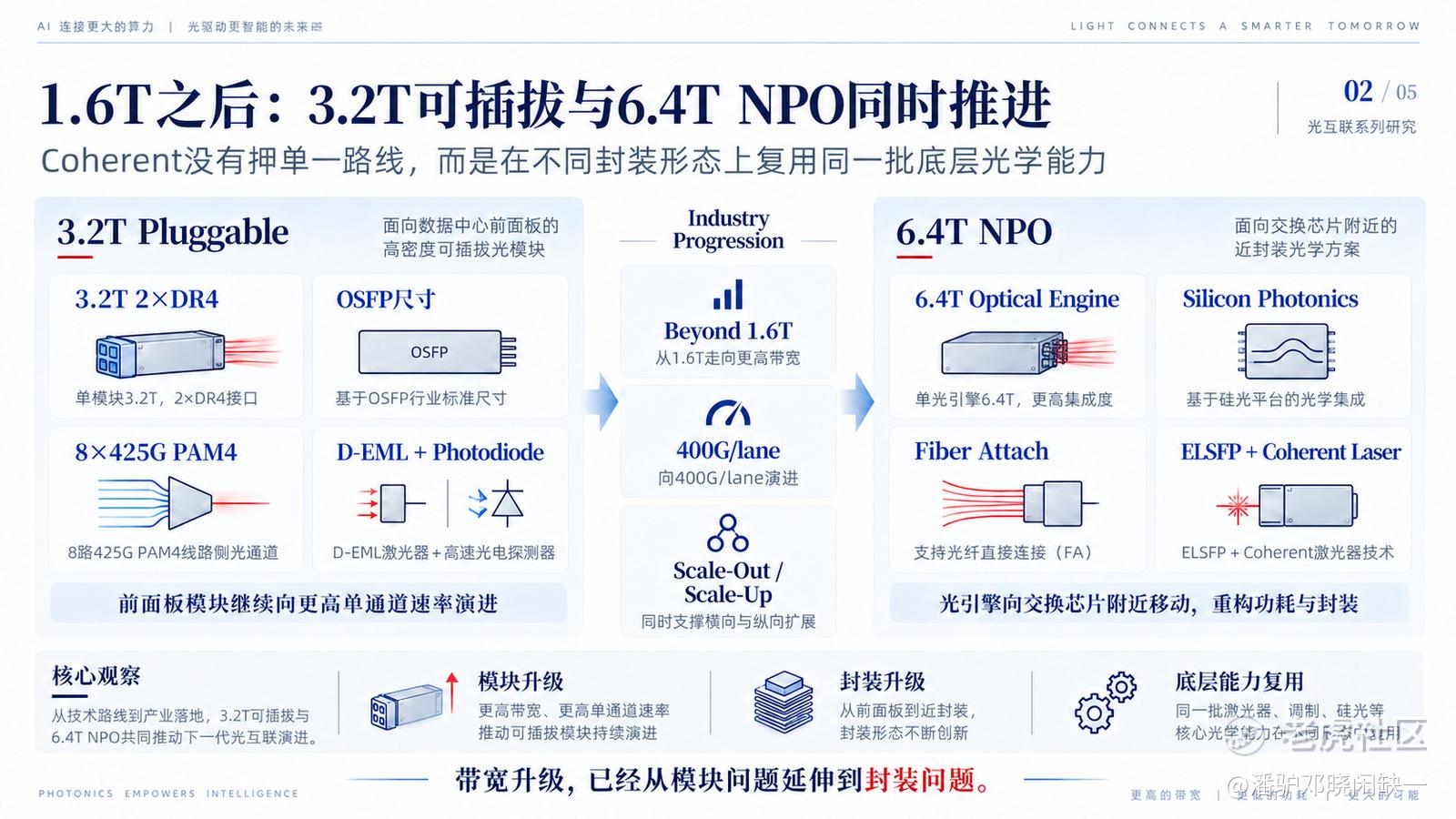

图2｜1.6T之后：3.2T可插拔与6.4T NPO同时推进
这两条路线短期内并不存在必须二选一的问题。
可插拔模块仍然有成熟供应链、可维护性和系统兼容性优势，NPO和CPO则更适合更高带宽密度下的系统设计。对Coherent而言，它们可以共享大量底层技术：激光器、调制器、探测器、硅光和光纤耦合都能够跨不同封装形态复用。
所以PhotonLink更像一层上位平台。系统最终选择Pluggable、NPO还是CPO，底层器件和制造能力仍然可以被反复调用。
三、InP、硅光、VCSEL同时推进
PhotonLink下面最关键的三条技术线，是InP、硅光和VCSEL。
InP承担的是高性能光源、调制和探测。Coherent目前已经把InP产品推到400G/lane级别，并继续通过448Gb/s每通道MZM-SOA阵列PIC展示下一代CPO方向。这个448G指标目前仍应理解为技术展示，不宜提前等同于规模量产产品。
硅光的作用则更加靠近光引擎。6.4T NPO方案已经把硅光、外置激光源、光纤连接和光学装配放在一起，说明Coherent在这一条线上追求的是高密度集成。
VCSEL走的是另一套路径。相比不断提高单通道速率，它更强调二维阵列和并行度，在短距Scale-Up网络中追求更低的功耗和时延。此次2.3Tb/s、1060nm背面出光VCSEL阵列同样属于前沿技术展示，反映的是Coherent在短距高并行方向上的储备。

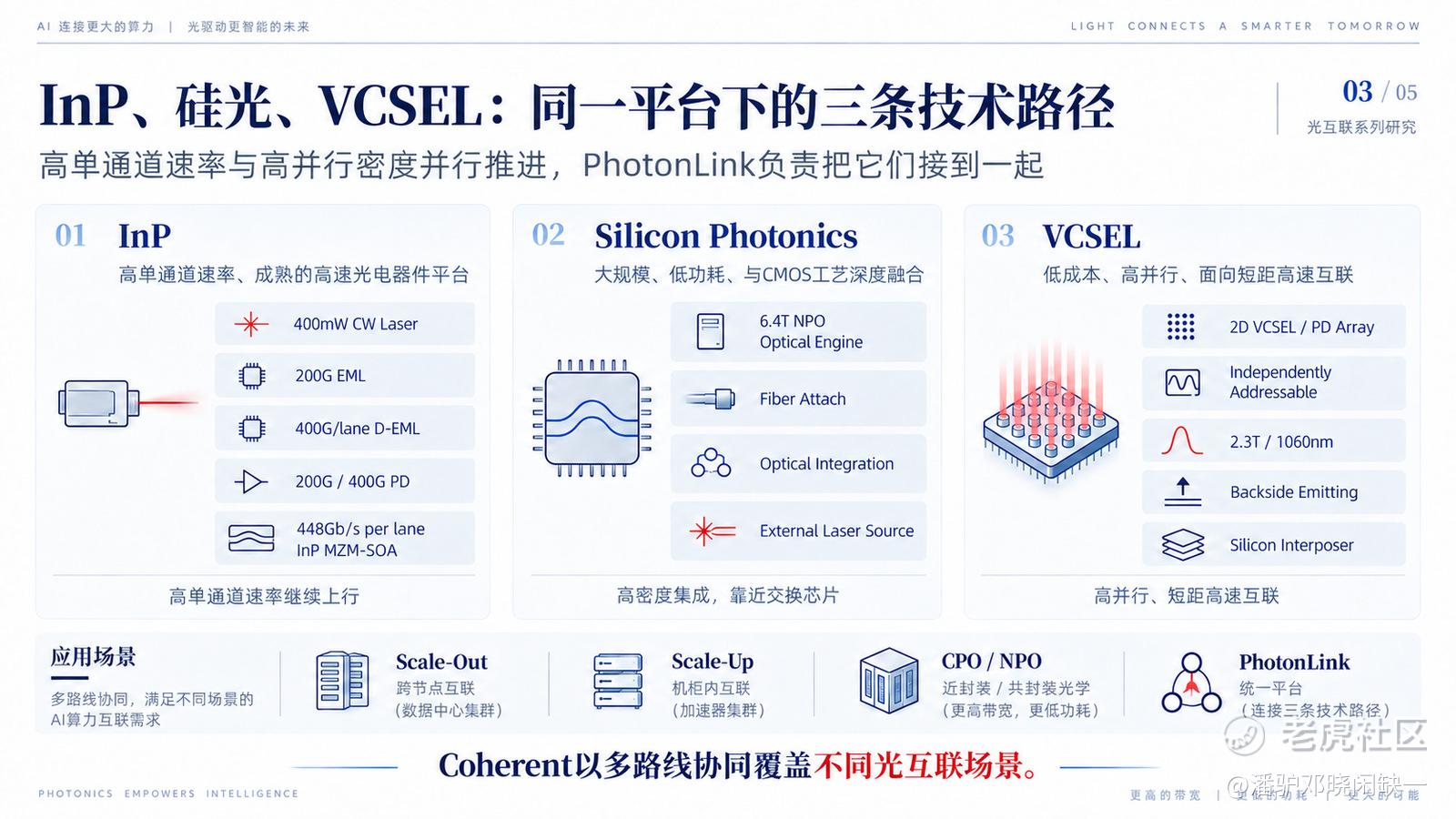

图3｜InP、硅光、VCSEL：同一平台下的三条技术路径
三条路线放在一起，Coherent的技术策略就比较清楚了：远距离和高单通道速率继续依靠InP与硅光，高并行短距连接则保留VCSEL路线。
这也降低了公司对单一技术路线的依赖。未来AI集群内部不同距离、不同拓扑、不同功耗约束，很可能长期共存多种光互联方案。
四、技术平台能不能成立，最后看客户和产能
PhotonLink目前最有分量的产业支撑，来自NVIDIA合作和6英寸InP扩产。
今年3月，NVIDIA与Coherent签署多年战略合作，协议中包括数十亿美元级采购承诺，同时NVIDIA向Coherent投资20亿美元，用于研发、未来产能和运营。
这一合作是非独家的，但采购规模和产能安排已经说明，Coherent在下一代AI光学供应链中的位置不再局限于单一器件供应。
制造端也在同步扩张。Sherman 6英寸InP项目计划把生产空间扩大一倍，晶圆产能提高到原来的4倍。Coherent此前还给出内部InP产出在2026年底翻倍、2027年继续提升的目标。

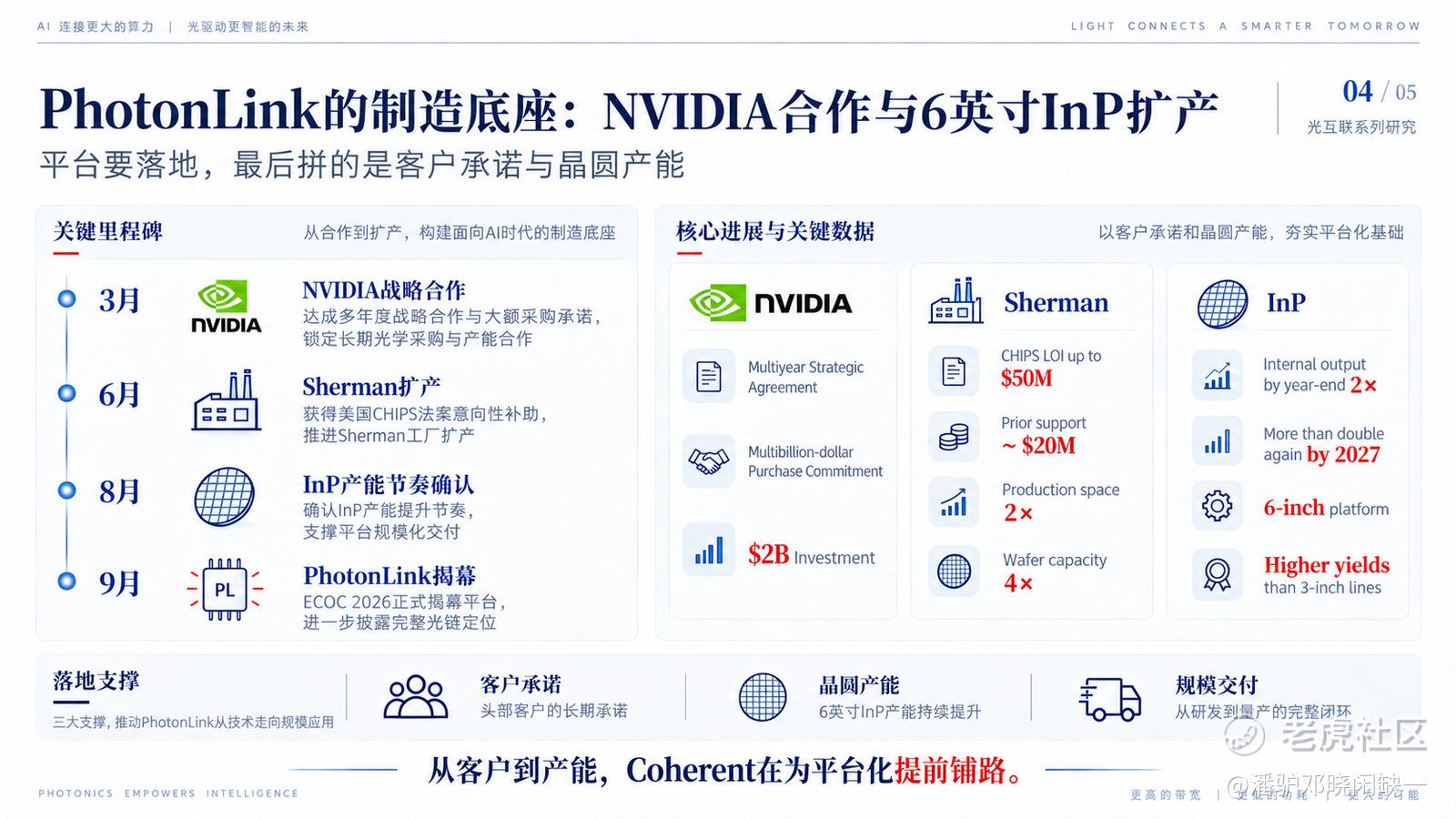

图4｜PhotonLink的制造底座：NVIDIA合作与6英寸InP扩产
这部分比技术Demo更接近投资逻辑。
400G/lane、CPO和NPO最后都会消耗更多高性能激光器、调制器和探测器。光器件需求增长是一层逻辑，Coherent能否把需求转成稳定产能和良率，则决定了收入兑现速度。
6英寸InP的意义就在这里：晶圆尺寸提升后，理论上有利于降低单位器件制造成本，同时扩大供给能力。Coherent已经明确表示，6英寸平台用于EML、连续波激光器和光电探测器生产，并称良率高于原有3英寸产线。
五、PhotonLink已经站在公司的主增长曲线上
PhotonLink之所以值得单独讨论，还有一个很现实的原因：数据中心通信业务已经成为Coherent收入的绝对主力。
FY2026第四季度，公司总收入20.46亿美元，其中数据中心与通信业务收入达到16.15亿美元，占比约78.9%；该业务同比增幅接近59%。同期Non-GAAP毛利率达到40.2%。

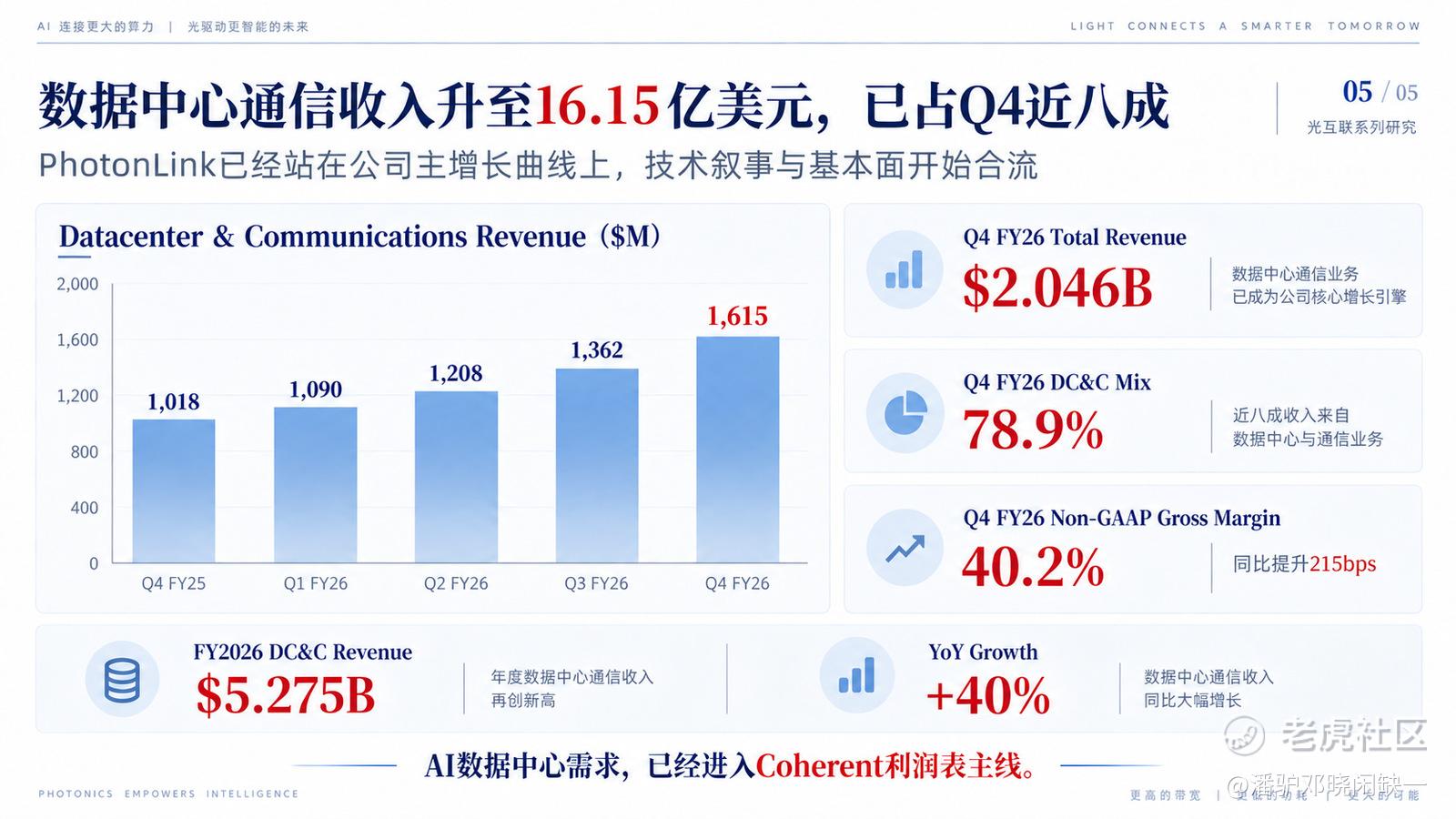

图5｜数据中心通信收入升至16.15亿美元，已占Q4近八成
从季度趋势看，FY2026数据中心与通信收入从Q1的10.90亿美元连续升至Q4的16.15亿美元，全年收入达到52.75亿美元，同比增长约40%。
这意味着PhotonLink并不是一条脱离现有业务的远期技术故事。
Coherent眼下已经靠AI数据中心收发器、InP器件和相关光学产品获得明显收入增长；PhotonLink往前再走一步，是希望在NPO、CPO和芯片间光互联逐渐增加后，把单颗器件的价值进一步延伸到光引擎和完整光学组件。
如果Coherent只是持续受益于800G、1.6T和3.2T模块升级，它仍然主要是AI光通信景气周期里的器件和模块供应商；如果PhotonLink最终能形成稳定的系统级订单，公司能够覆盖的单机价值量和客户关系深度都会发生变化。
最后看什么
目前还缺少的，是PhotonLink对应的明确客户名单、量产节奏和平台收入拆分。现阶段可以确认的是，Coherent已经把底层器件、头部客户、InP产能和数据中心收入四条线接在一起；ECOC这一轮展示，让公司下一阶段的方向更清晰：继续吃1.6T和3.2T升级，同时提前卡位更靠近交换芯片和xPU的光学环节。
资料来源：Coherent公司公告、投资者资料、FY2026财报及ECOC 2026公开信息。
免责声明：本文仅用于产业研究与信息交流，不构成任何证券买卖建议或收益承诺。市场有风险，决策需独立判断。
