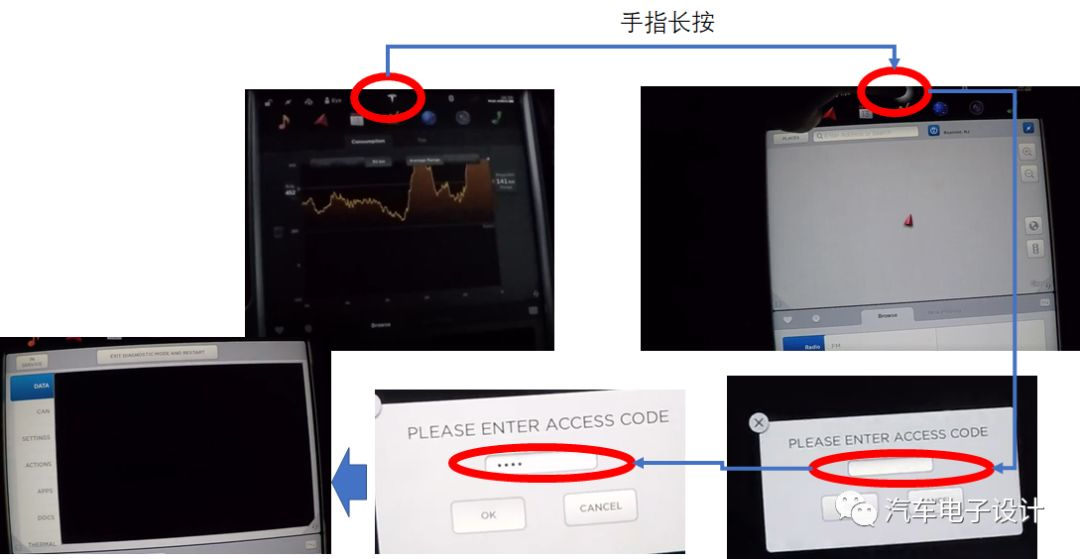

前几日，南工对Tesla的设计考虑界面还是存在一些怀疑，这里对相关的tesla破解和诊断设计做了梳理之后，大概得到这么一个初步的结论。这个初步的诊断，主要是为了车辆在整个生命周期的开发、生产调试和后期维护的方便。如下图所示，特斯拉给了员工一个Access Code

备注：目前网上有挺多工程师，通过在这个仪表盘上的硬件和软件的设置可以进入这个界面

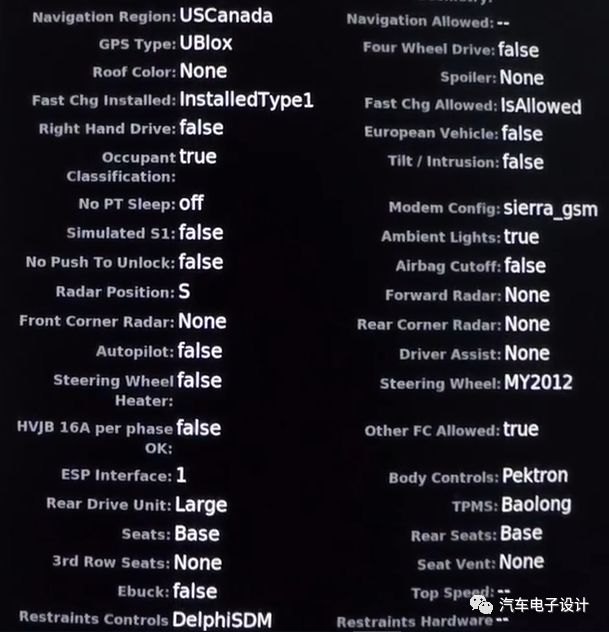

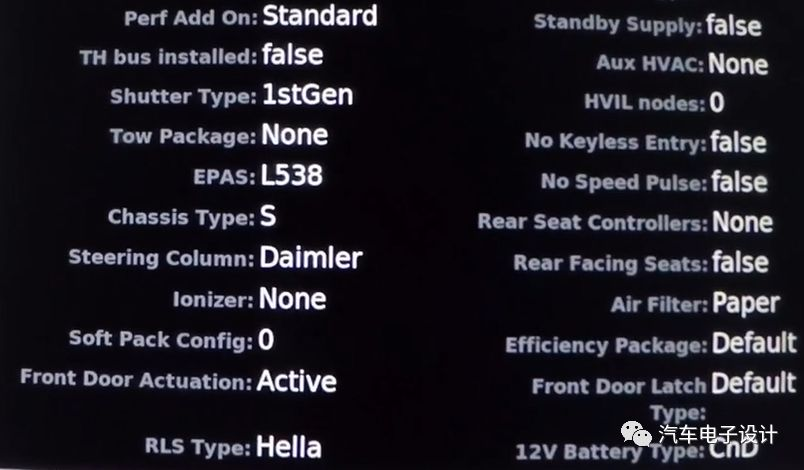

如之前所显示的那样，这个界面的基础是和之前Model 3相似的，逐步开始进化，主要包含

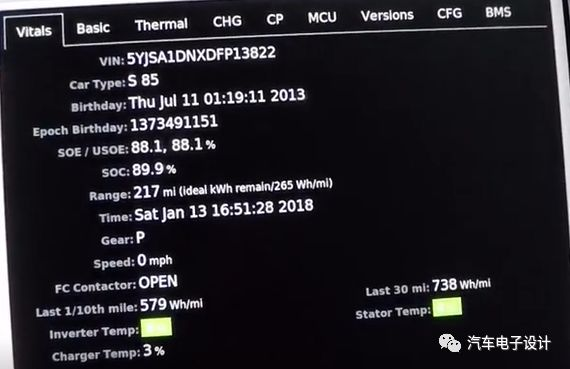

• DATA：数据综述

• CAN ：网络信号

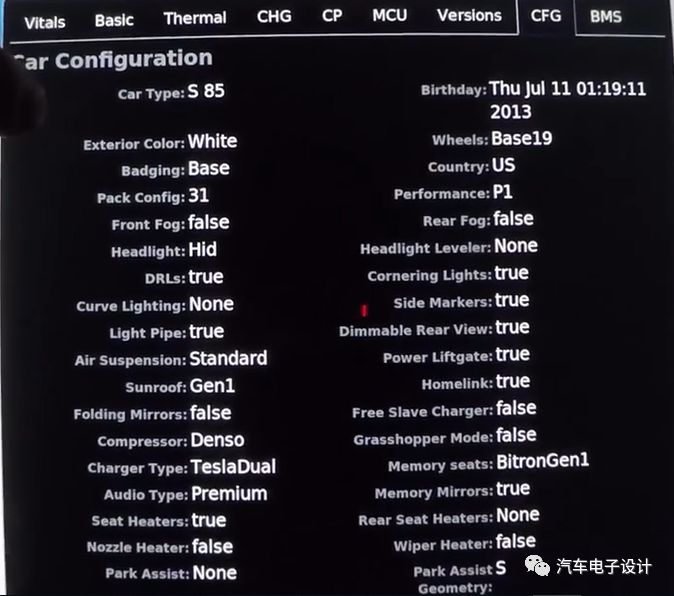

• SETTINGS：设置

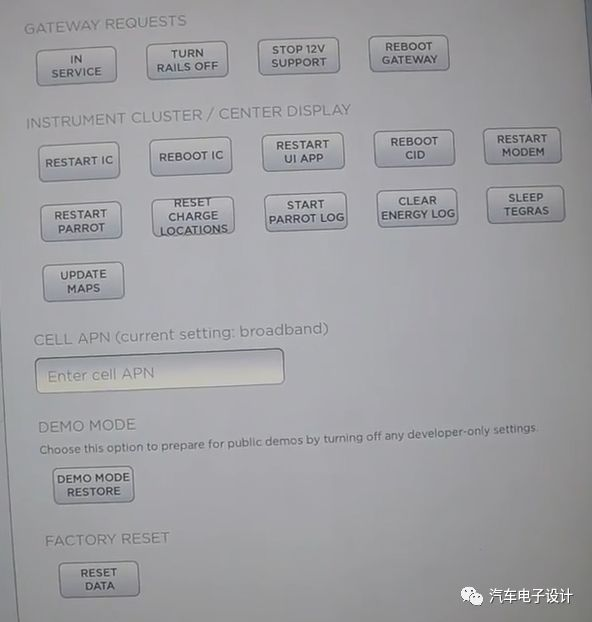

• ACTIONS：动作，主要人为的可以设置逻辑的Reset功能

• APPS：部分上位调试功能

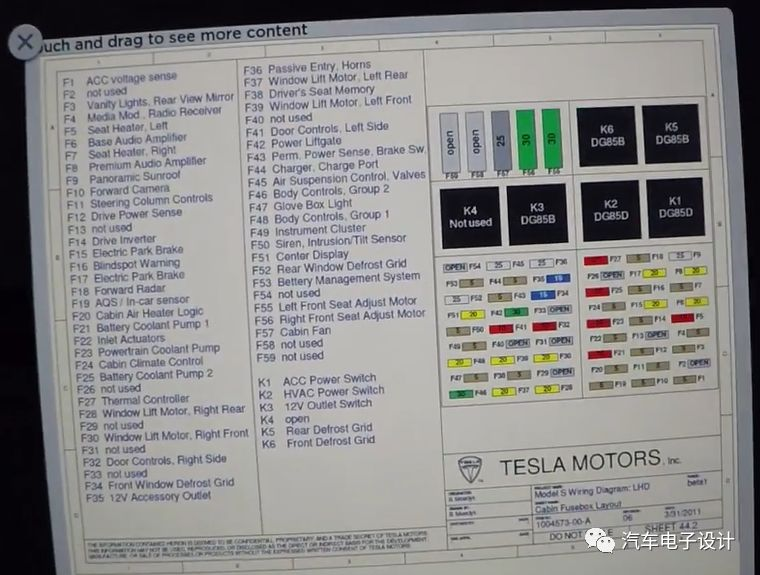

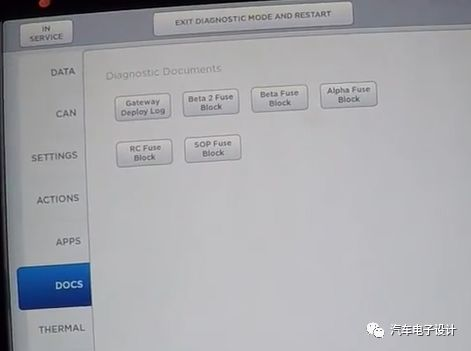

• DOCS：包含了售后和电气连接文档，主要是给维修工程师使用的

• Thermal：主要包含冷却系统信号流图，这个没啥大用，在后面就给取消了

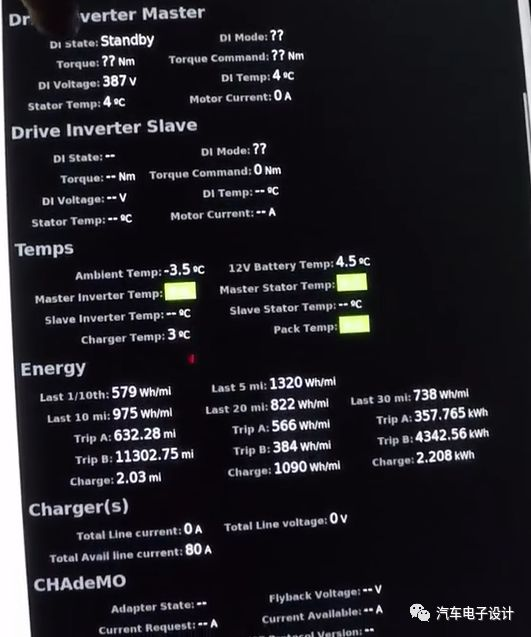

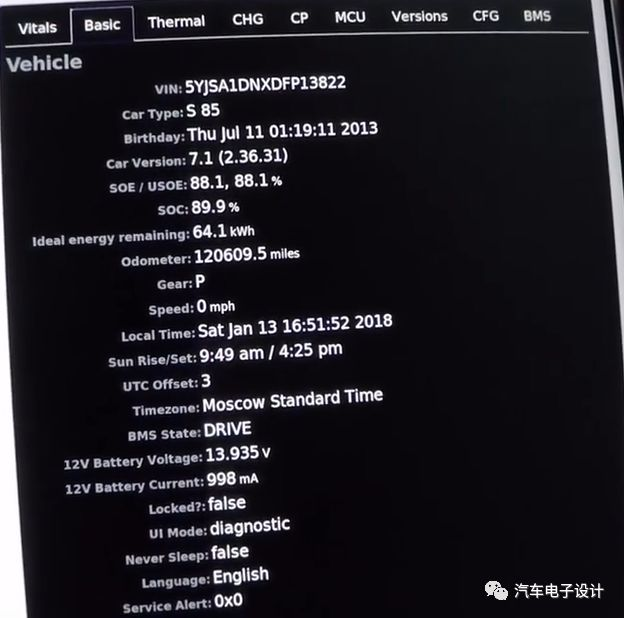

1）Data界面

有关电池管理系统的部分，在整个主菜单里面也做了可视化的处理，整个全局性的信息如下：

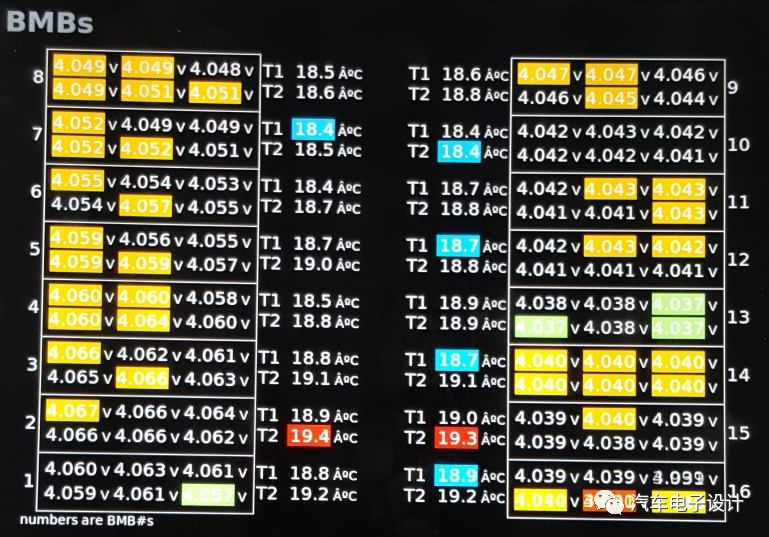

• BMB把所有的电压和温度信息统一打上时间标记，然后同一个时刻的在界面上进行标注

• 整个温度的采样点还是比较均匀的，这个点来看4-6°，超过6°和较低的都给标记出来了，等级不同用颜色进行标识

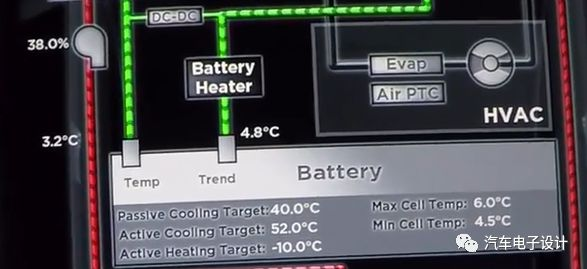

其中电池热管理的一些目标都是放置在Thermal的里面，在各个不同的界面里面去呈现数据和策略是否得到满足

备注：这个界面里面有所有电子部件的供应商信息，每台车定制化生产，其实需要对于安装配置和各种需求做个梳理，这里是比较齐全的

诊断模式动作清单

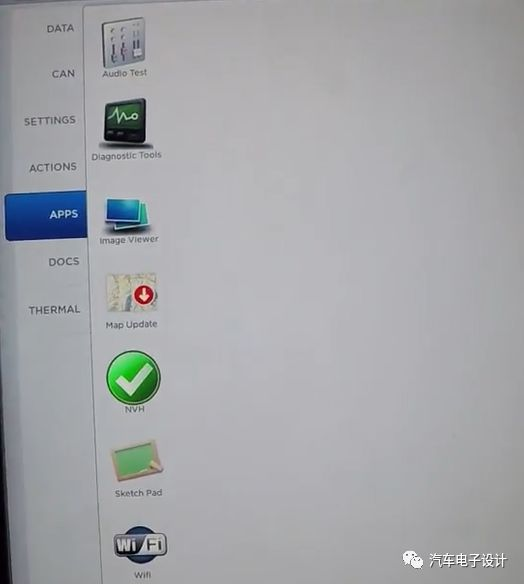

特斯拉把不少的台架试验，准备都在整车上借用原有系统来做的，诊断的工具，是作为一个App实现的，还有类似NVH和音响测试的应用

售后和处理，这里放了不少的维修方面的内容

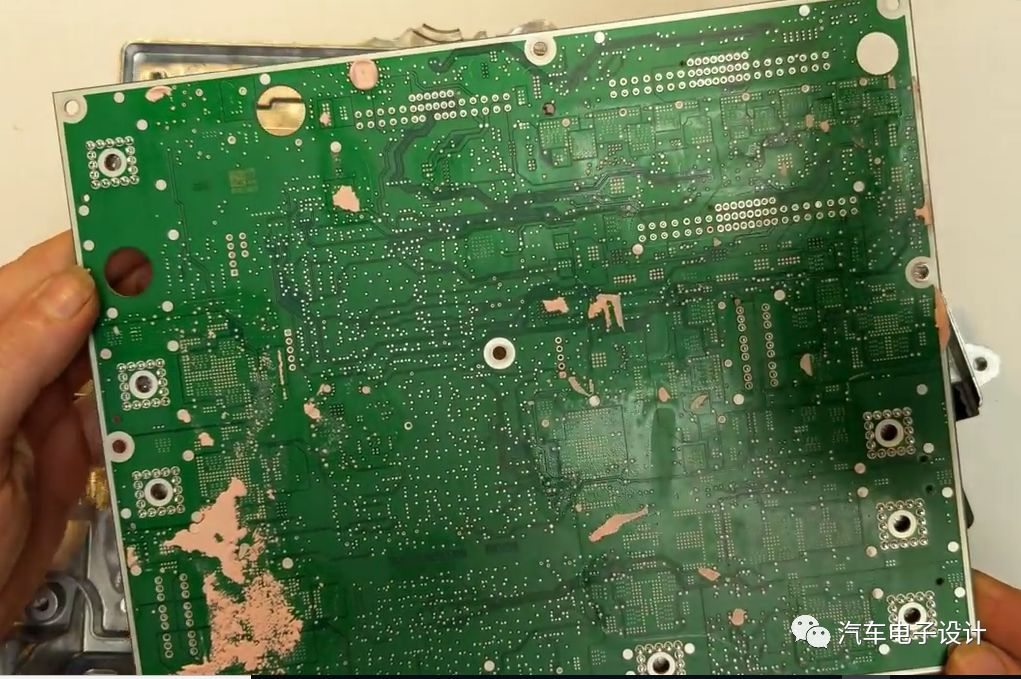

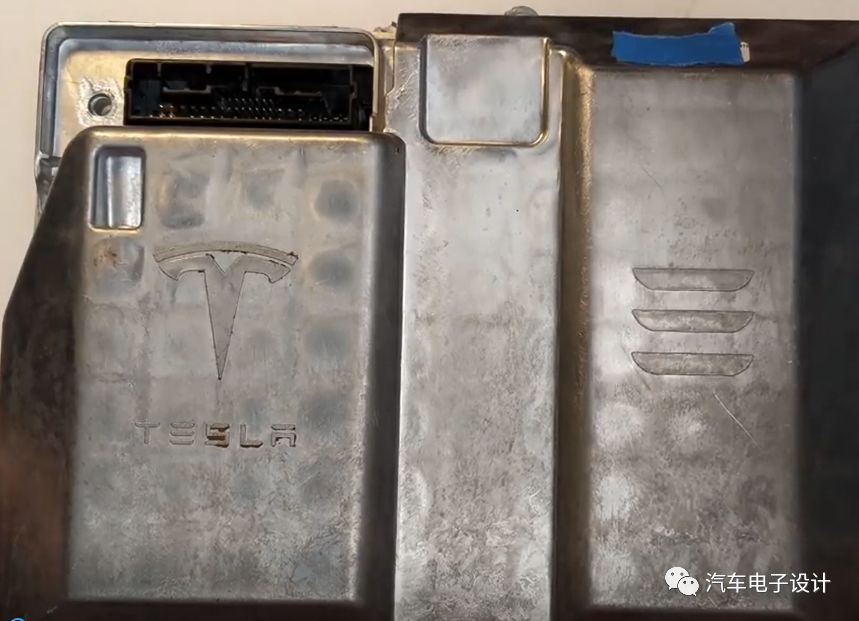

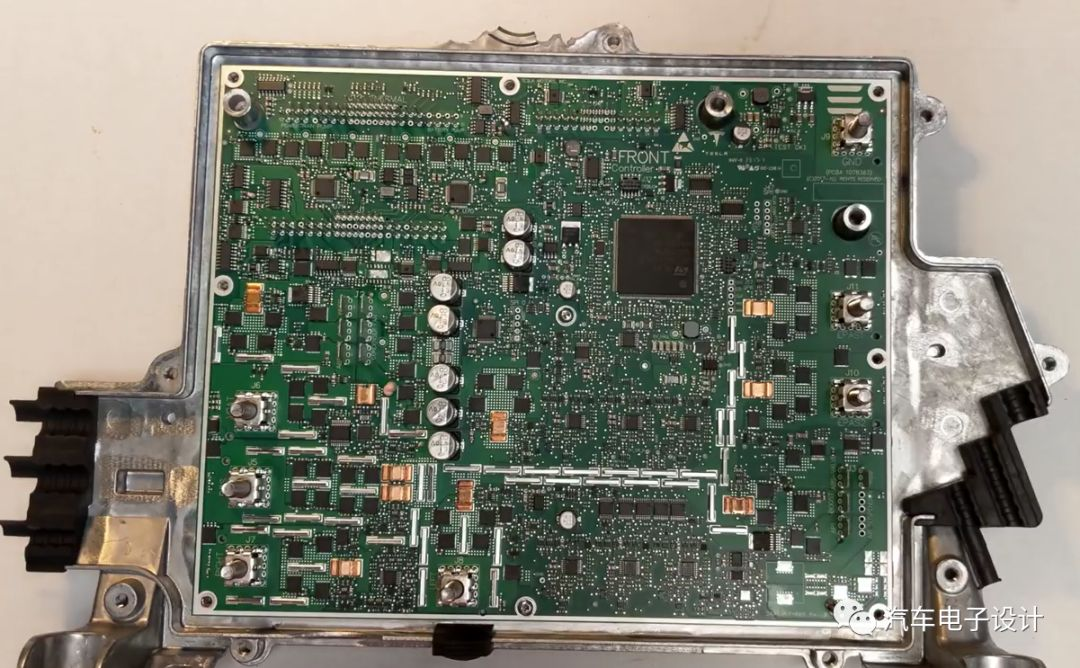

最后再来看一下新的Model 3的网关和BCM控制器，这个有点类似前舱的管控，我明天初步分析一下再贴出来

一个突出的音箱就是，配电盒里面大量的继电器给MOSFET+电流传感器所替代了，步子走得挺大的

小结：Tesla的工程技术人员比较决绝，很多地方走得都比较快，不管三七二十一，先往里面怼再说$(TSLA)$
