从棒材、设计到涂层:钻针的价值抬升逻辑

潘驴邓晓闲缺一
06-25

在AI硬件产业链里,市场往往更容易关注GPU、光模块、PCB、铜箔这些更显性的环节,但越往制造细节里看,越会发现一些“小耗材”正在被重新定价。

PCB钻针就是其中之一。

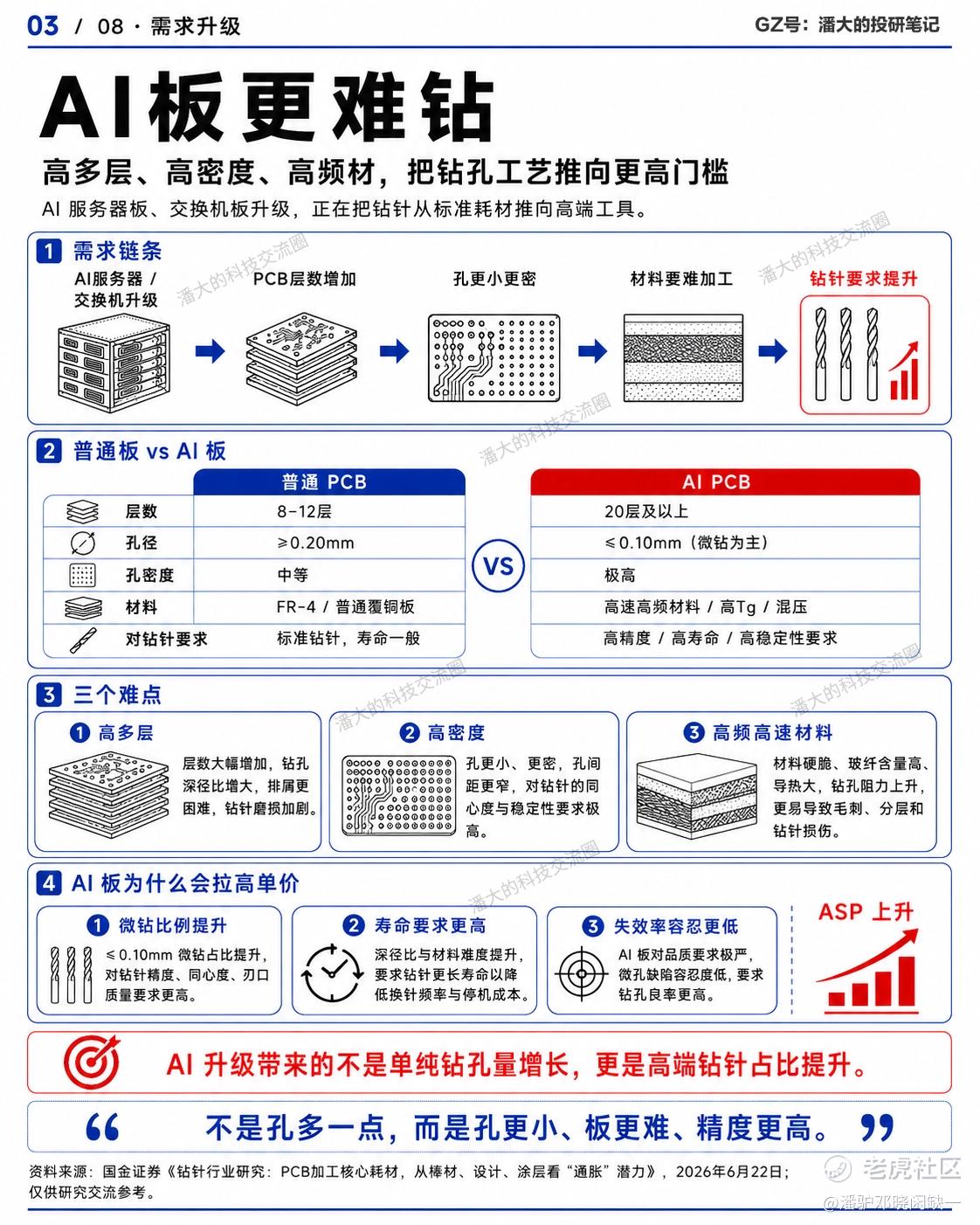

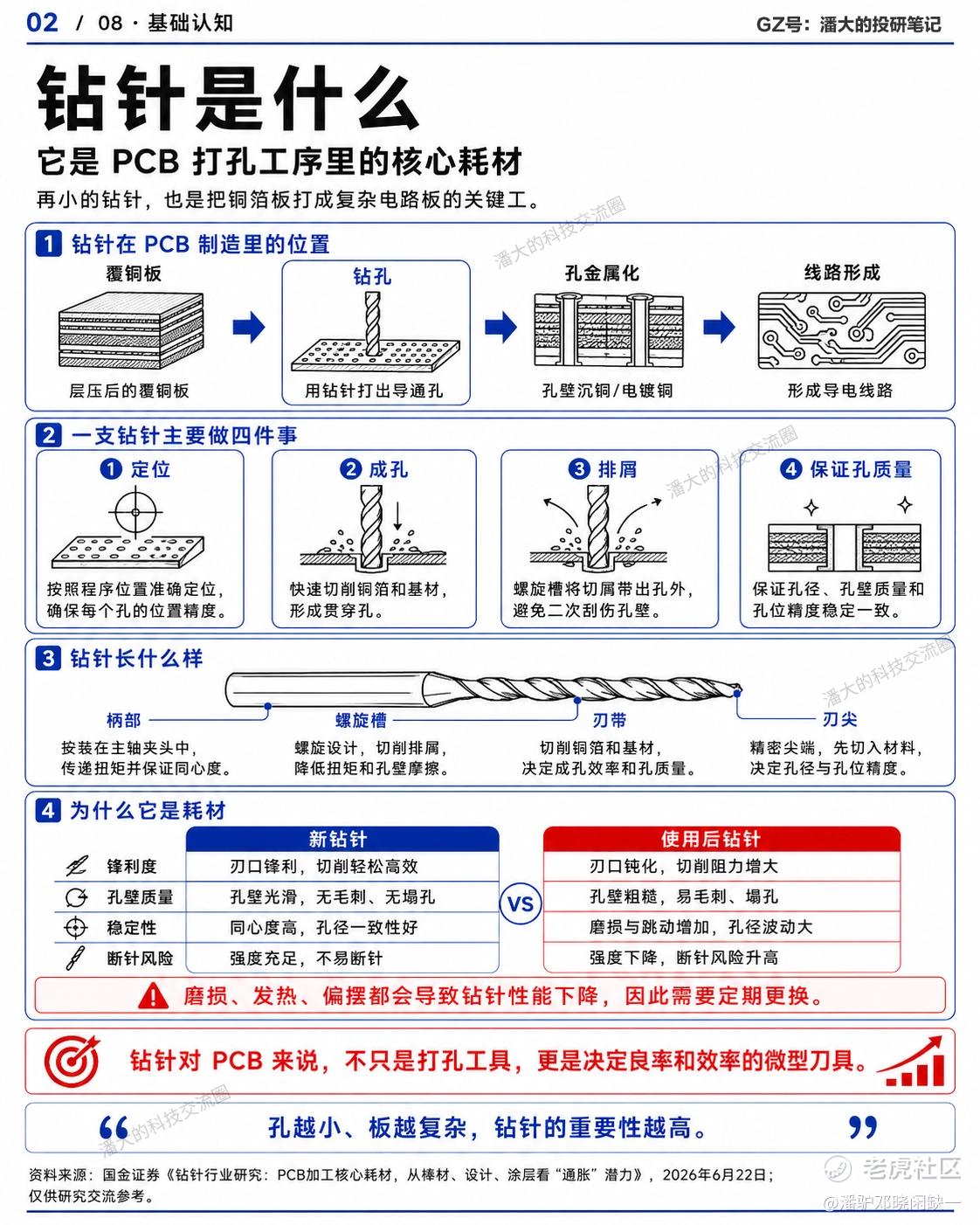

它看起来只是PCB打孔环节中的一支微型刀具,但在高多层、高密度、高频高速材料逐渐成为AI服务器板主流之后,钻孔已经不再是简单的加工动作。孔径更小、层数更高、材料更复杂、孔壁质量和孔位精度要求更严,都会让钻针从标准化耗材,逐渐变成决定加工良率和效率的关键工艺工具。

这也是这篇专题想讨论的核心:钻针的价值抬升,不只是因为PCB需求增长,更重要的是AI PCB制造难度提升后,钻针对棒材、结构设计和涂层工艺的要求都在同步提高。

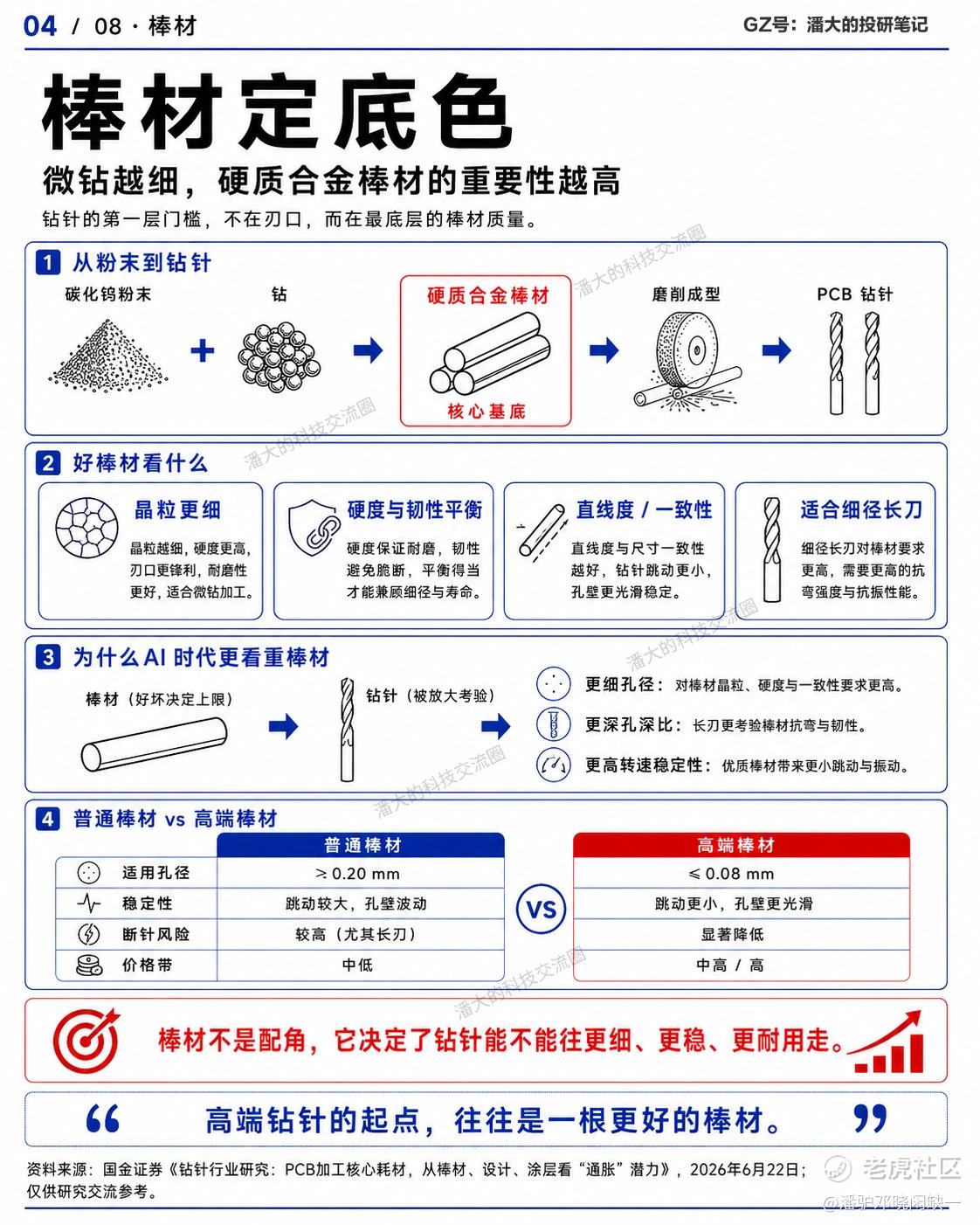

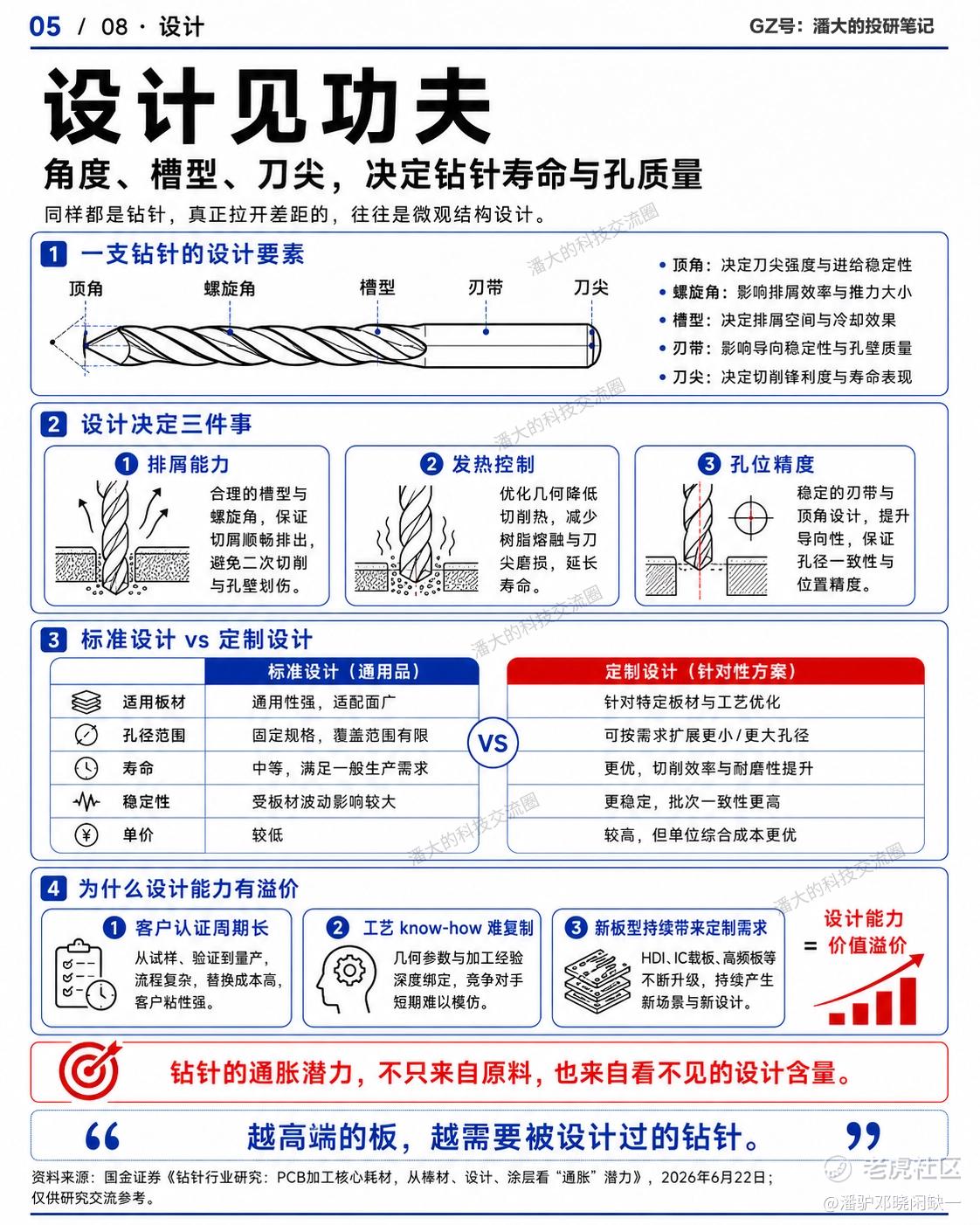

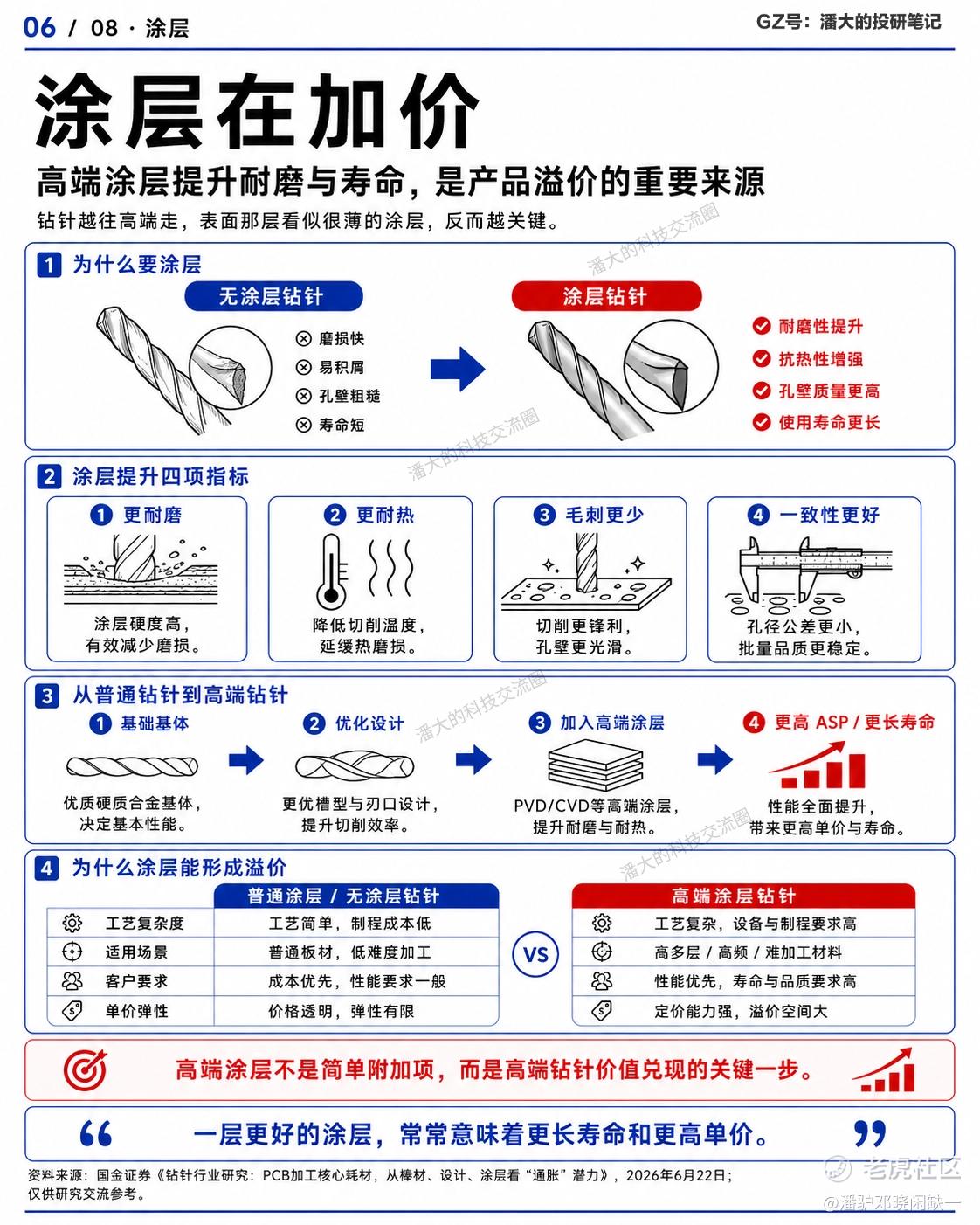

从棒材看,更细、更长的微钻需要更高性能的硬质合金基础;从设计看,不同板材和孔加工场景需要更强的结构优化能力;从涂层看,高端涂层正在直接提升寿命、精度和孔壁质量,也带来更高单支价值。

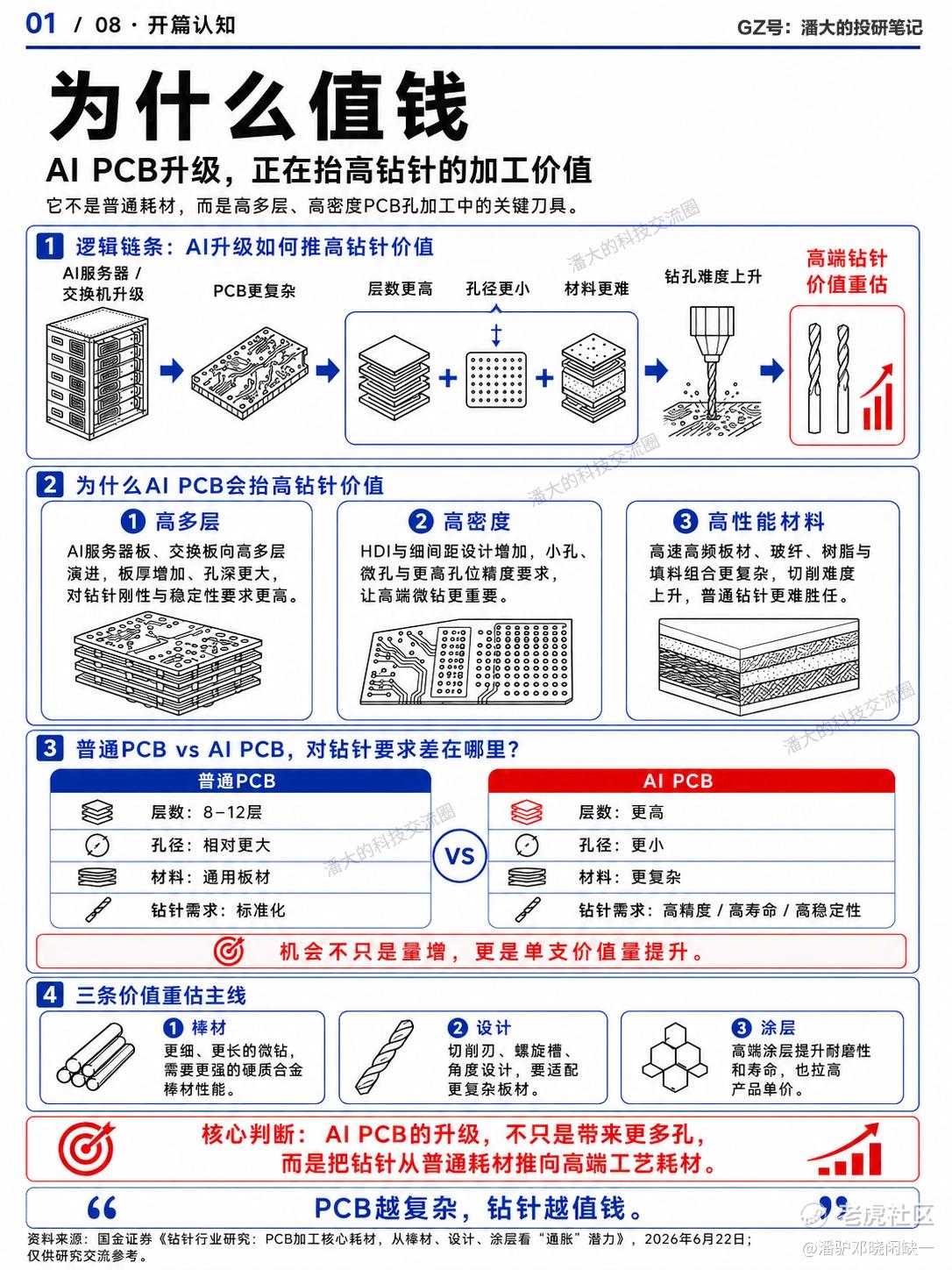

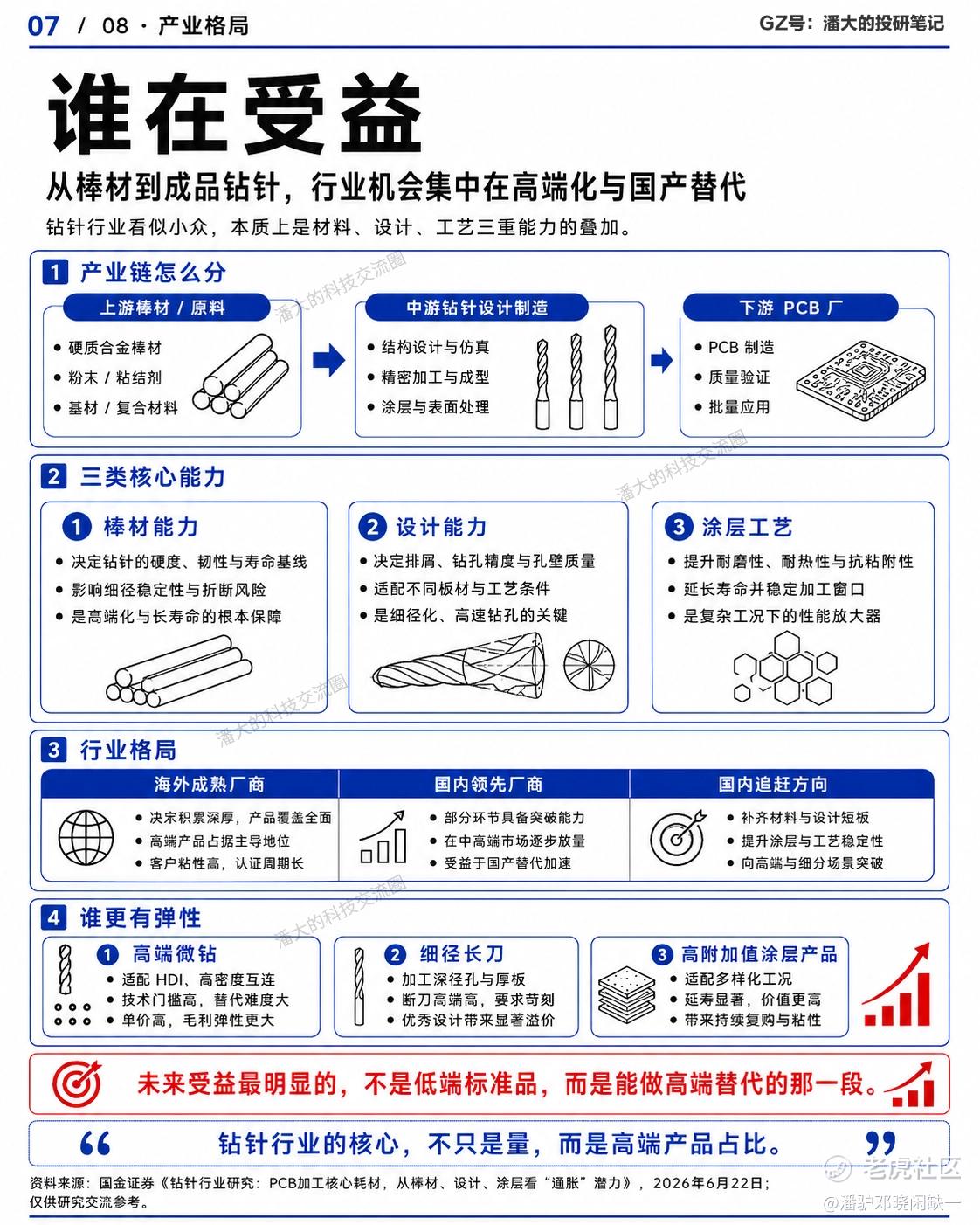

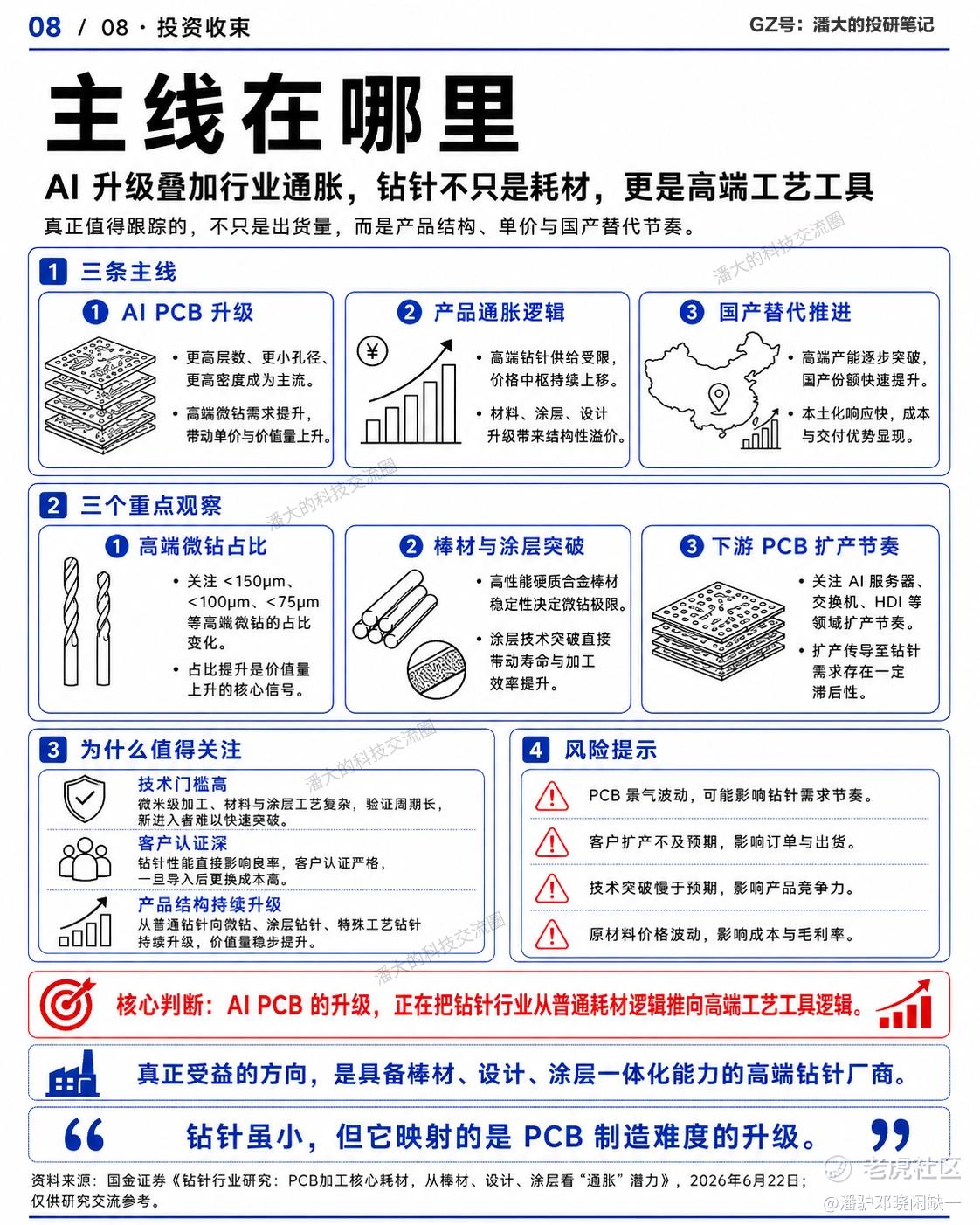

所以,钻针虽小,但它反映的是AI PCB制造难度的升级。下面这8张图,试着把钻针为什么变得更值钱,以及价值量到底从哪里来讲清楚。
