用 1024 颗 LED 点亮像素创意！涂鸦 T5 AI 像素屏方案，高密度·高兼容·全开源

在嵌入式开发中，一块可高度自定义的智能显示屏，无疑是许多开发者的梦想画布。如果你热爱像素艺术的复古趣味，又想玩转 AI 语音交互，那这款高密度像素屏绝对是你的理想项目。

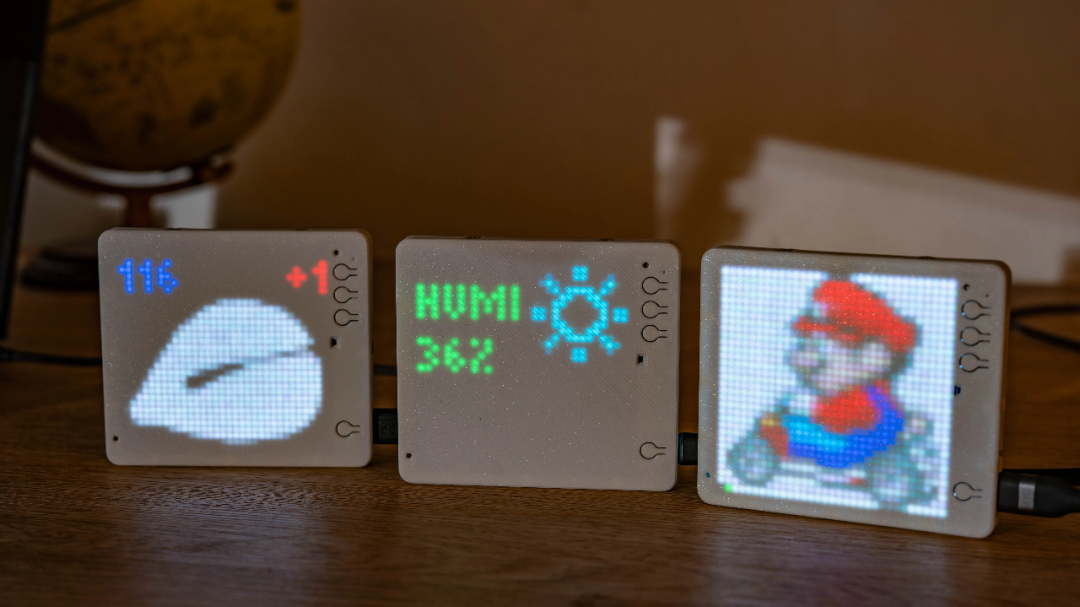

涂鸦 T5 AI 像素屏（Tuya-T5-Pixels）基于 TuyaOpen 开源框架打造，采用 32 x 32 LED 像素矩阵（1024 颗 WS2812 RGB LED），搭配高性能涂鸦 T5 Wi-Fi / 蓝牙芯片模组，从硬件到软件全开源，让你轻松实现“语音喊一声，像素动起来” 的创意场景。

该设备支持通过涂鸦 AI 开发者平台快速接入定制 APP 组件，并无缝集成前沿的 AI Agent 能力、MCP AI 文生图能力。整机尺寸仅 85mm x 75mm，小巧精致，轻松融入桌面开发环境或创意装置项目。

戳视频，快速体验一下～

PART 1

不止于屏：一个“全副武装”的开源核心

涂鸦 T5 AI 像素屏的核心优势在于“高密度 + 高兼容”，软硬件方案完全开源，支持自由定义交互逻辑与应用场景，是开发者创意落地的理想载体。

打开涂鸦 T5 AI 像素屏的内部，你会惊叹于它的“五脏俱全”。在仅 85mm × 75mm 的 PCB 面积上，集成了：

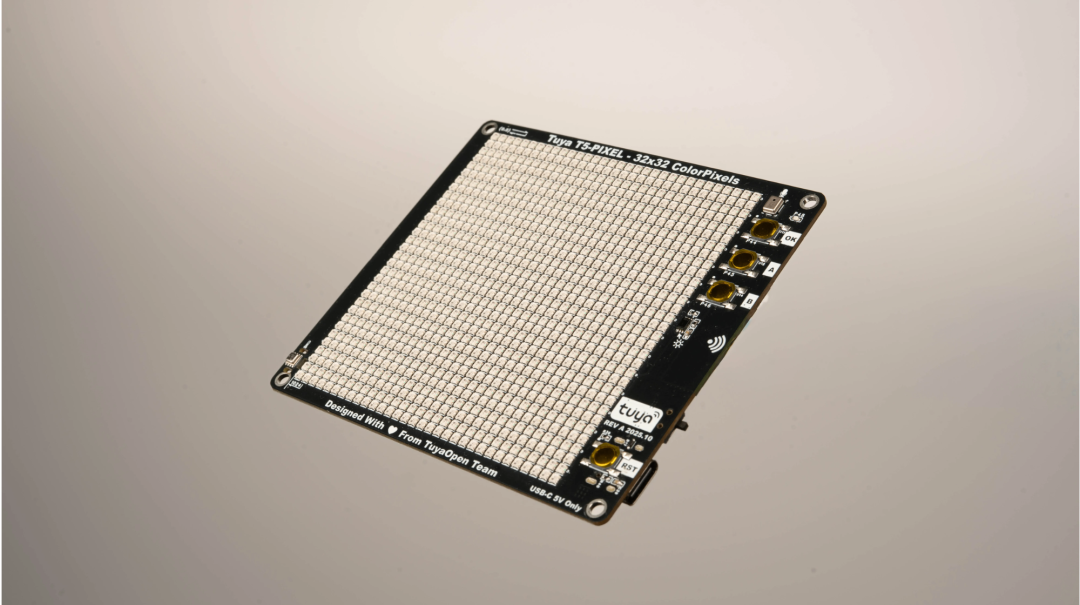

● 超高密度像素矩阵：核心是一块 32 x 32 排列的 1024 颗 WS2812 全彩 LED 灯，组成细腻的 RGB 像素画布。

● 涂鸦T5芯片模组：搭载高性能的涂鸦 T5 Wi-Fi / 蓝牙芯片模组，支持 App AI + IoT 控制，是实现 AI 交互与 IoT 连接的智慧大脑。

● 板载传感器：板载温度/湿度/压力（BME280）、VOC 空气质量（SGP41）、环境光（BH1750）、6 轴加速度陀螺仪（BMI270），扩展无限感知能力。

● 人性化交互：集成 MEMS 麦克风、喇叭和硬件回采模块，支持语音唤醒与播报；用户界面配备 3 个用户按键（OK/A/B），提供便捷交互。

● 开发者友好：提供 USB-C 供电、双路烧录/调试串口（CH342F）和丰富的扩展 I/O，极大降低二次开发的门槛。

💡 温馨提示：

因 LED 密度较高，全局亮度建议不超过 10%（如 BRIGHTNESS = 0.1 或更低，示例代码默认 5%），既保证观感，同时避免过热和能耗过高。

无论是打造个性化的智能桌面助手，还是构建 AI + IoT 的互动艺术装置，涂鸦 T5 AI 像素屏都为开发者提供了开箱即用、可扩展的硬件基础。

PART 2

创意场景：从桌面摆件到智能交互终端

基于丰富的硬件基础与 TuyaOpen 开源框架，T5 AI 像素屏能够轻松实现多种极具吸引力的创意场景：

● AI 语音天气屏：接入天气 API，语音唤醒后查询 “今天天气如何”，像素屏以图标 + 文字形式显示温度、降水概率（如太阳图标 + 25℃）。

● 桌面像素时钟：同步网络时间，支持 12 / 24 小时制切换，语音指令 “调整亮度” 可调节屏幕明暗，夜间自动进入低亮模式，并支持融入番茄钟等效率工具功能。

● 开源像素画板：结合 AI 文生图能力，通过手机 APP 发送像素数据，实时在屏幕上绘制图案，支持保存画稿至本地。

● 音频可视化与交互：利用板载麦克风，可实现实时音频频谱分析显示，或制作随声音旋转、变化的 3D 球体视觉特效。

● 趣味动画演示：实现像素动画播放（如猫咪、表情包），通过加速度计控制沙粒物理模拟，以及通过串口接收 PC 键盘事件驱动的趣味动画（如 Bongo Cat、电子木鱼）等。

PART 3

从零件到点亮，开发指南三步走

▍步骤一：硬件装配

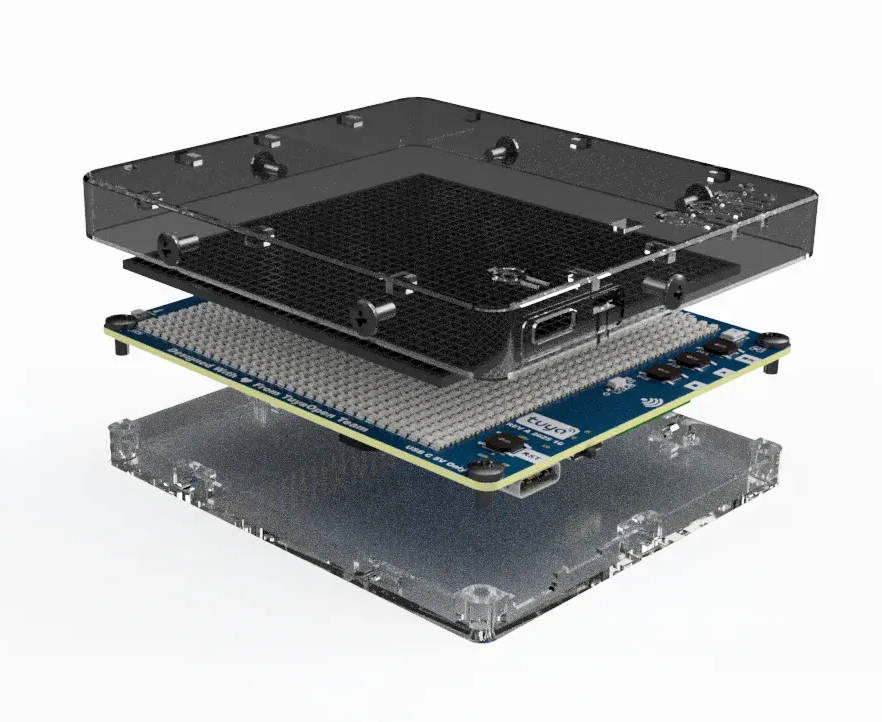

零件准备：T5 像素屏幕主板 PCBA x 1片，2014 腔体喇叭 x 1个，3D 打印外壳 (白色 ABS 上壳件、白色 ABS 下壳件、黑色 ABS PC 光栅) x 1套，十字薄头螺丝 M2.5 x 4mm（头直径 <= 5mm）x 8 颗。

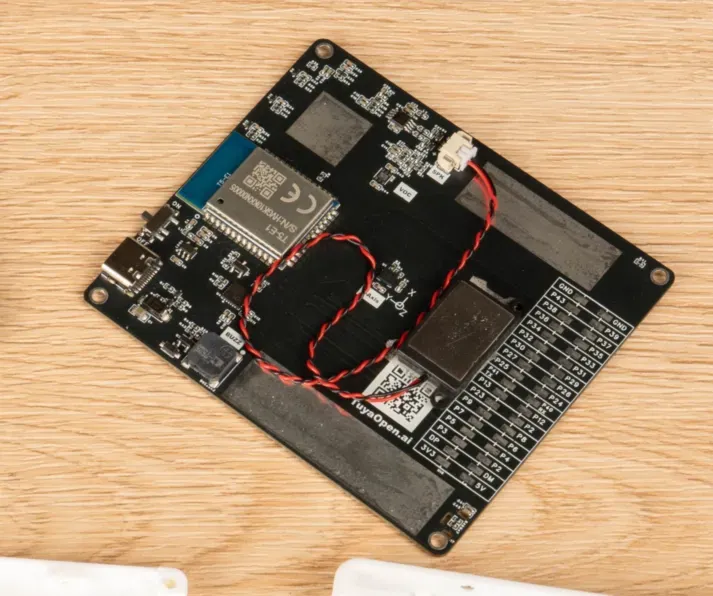

1. 在主板上连接喇叭。

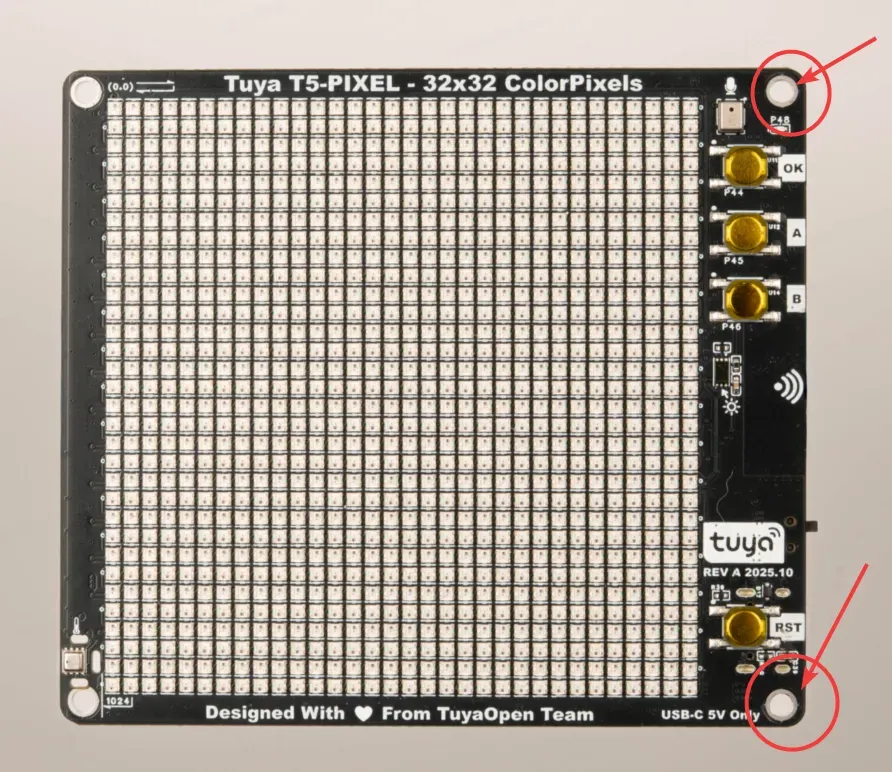

2. 将两个 M2.5 螺丝锁附到底壳，左侧不锁，避免结构紧凑与光栅干涉。

3. 放置光栅，套上顶壳，使光栅夹在上壳与主板之间，光栅未完全压入 LED 是正常现象。

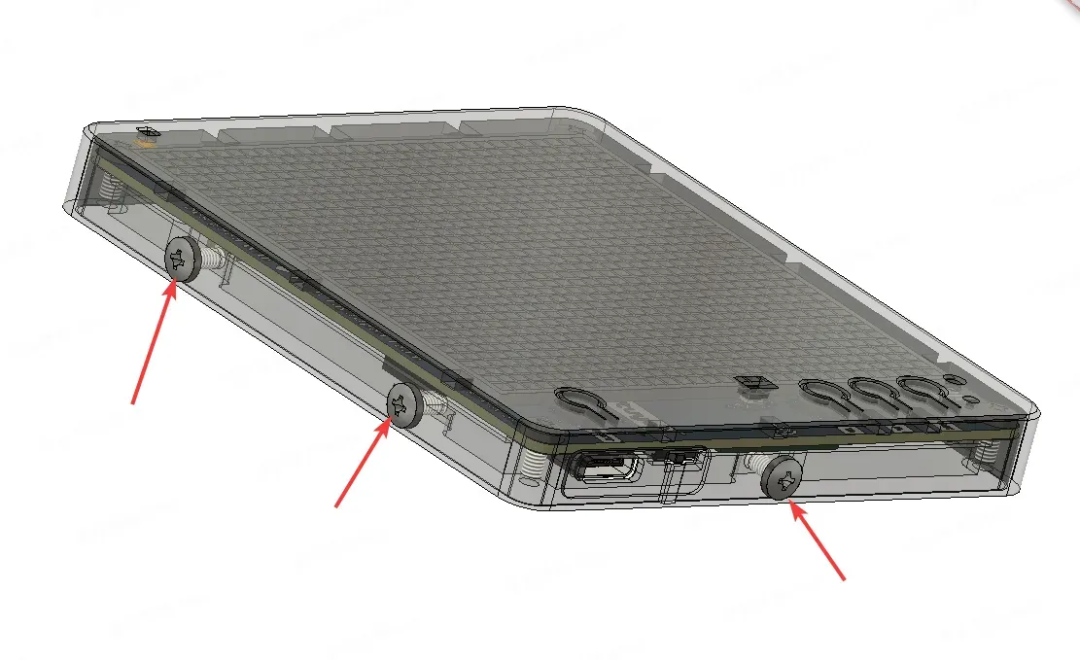

4. 用 M2.5 螺丝锁附外壳，硬件装配完成，进入 TuyaOpen 烧写示例代码。

▍步骤二：环境搭建与烧录

前置要求：

• 已完成 TuyaOpen SDK 环境配置

• 终端支持 bash shell

• 目标开发板：TUYA_T5AI_PIXEL

1. 进入 TuyaOpen SDK 根目录，并导出环境变量

cd /path/to/TuyaOpen. ./export.sh

2. 进入对应项目目录

cd apps/tuya_t5_pixel

3. 项目配置（首次构建时，选择硬件平台 TUYA_T5AI_PIXEL）

tos.py config# 交互选择 TUYA_T5AI_PIXEL 开发板

4. 编译项目

tos.py build

5. 烧录固件到设备

# 典型命令（以USB方式为例，根据实际COM口和参数调整）tos.py flash

▍步骤三：进阶开发与探索

开源仓库中预置了多个精彩的演示程序，充分展示像素屏的潜力，为开发者提供绝佳的上手素材。

常用构建演示程序（在项目配置后直接编译）：

• 构建 tuya_t5_pixel_demo → 默认演示

• 构建 tuya_t5_pixel_sphere_effect → 3D球体动画

• 构建 tuya_t5_pixel_mic_spectrum_meter → 麦克风频谱

• 构建 tuya_t5_pixel_simple_shapes → 简单图元渲染

• 构建 tuya_t5_pixel_bongocat_kb → 键盘事件驱动的像素（键盘猫+积功德）动画

• 构建 tuya_t5_pixel_weather → 天气信息显示（需配置UUID和AUTHKEY）

以上所有演示程序均基于 boards/T5AI/TUYA_T5AI_PIXEL/ 目录下的板级支持包（BSP）API 实现。该 API 封装了像素设备初始化、坐标映射、颜色转换、图形绘制与文本渲染等核心显示接口，开发者可快速构建自定义应用，将创意转化为现实。

▍资源链接清单：

📄 硬件设计文件及装机教程：https://oshwhub.com/tuyaopen/tuya-t5-pixels

📄 TuyaOpen 开源文档：

• TuyaOpen 官网：https://tuyaopen.ai/zh

• Github 软件代码仓库：https://github.com/tuya/TuyaOpen

📄 Tuya-T5-Pixels 项目开源仓库：https://github.com/tuya/TuyaOpen/tree/master/apps/tuya_t5_pixel

▍开发者问题咨询

开发过程中，如遇到任何问题，欢迎登录 TuyaOpen Issues 进行提问，将有技术小哥及时为你解答：

https://github.com/tuya/TuyaOpen/issues

您也可以加入开发者群聊，随时分享经验和反馈建议：

TuyaOpen 开发者复刻 QQ 群：982889351
